收藏在线留言网站地图新浪微博腾讯微博您好,欢迎来到和胜金属官网
和胜金属
0755-29623781全国服务热线

热门关键词:真空热处理表面处理高周波处理

钢材加工
当前位置:首页 » 和胜金属资讯中心 » 常见问题 » TD处理涂层变形量多大?

TD处理涂层变形量多大?

文章出处:责任编辑:查看手机网址
扫一扫!TD处理涂层变形量多大?扫一扫!
人气:-发表时间:2018-09-19 09:23【

TD处理涂层变形量多大?

TD处理会不会变形?


TD处理涂层是高温热处理的一种,处理时需要加热工件,会产生变形

通常的说,变形量是取决于产品的几何形状

1、细长的产品,复杂的截面以及薄壁圆筒形处理时最容易产生无法挽回的变形。

  模具机械加工条件(设计)

n  避免补焊,尤其不同种材质焊接,焊接时要严格按工艺操作,要去除焊接应力.

n  避免内尖角、直角设计,保证3-5以上的R角过渡

TD处理|和胜金属


TD处理|和胜金属

TD处理|和胜金属


TD处理|和胜金属



n  避免加工变形

n  避免孔壁过薄

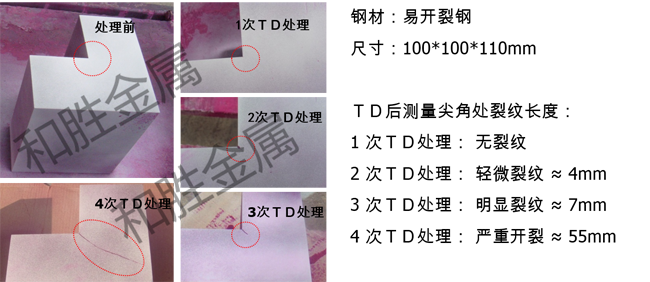

TD处理|和胜金属

n  避免前期热处理开裂

n  避免表面瑕疵、碰伤

n  模具工作面抛光▽0.8以下

如果产品的形状在处理时风险太大,我们会在处理前告知您。

工件尺寸大小变化是由于热加工中的钢的微观组织变化导致。大多数客户都熟悉淬火处理后工件尺寸会“涨大”或“水”变化,TD涂层后的变化原理也类似。经过正确的前期淬火+回火工艺的工件,TD处理后的变化量要远小于第一次淬火时的尺寸变化,错误的前期淬火工艺则适得其反,通常我们会按照前期热处理的条件在确定TD涂层的工艺,建议您将需要TD涂层工件的热处理工序也交给我们做


对于要求高耐磨、高精度的模具,还可采用HKS-G处理,HKS-G处理是属于低温处理,兼具PVD处理微变形及TD处理高耐磨。


金属表面耐磨涂层咨询电话:0755-29623781


了解更多与TD相关工艺:

真空淬火

HKS-G处理

相关资讯

备案号
